単管パイプの架台にソーラーパネルを設置するのに適した

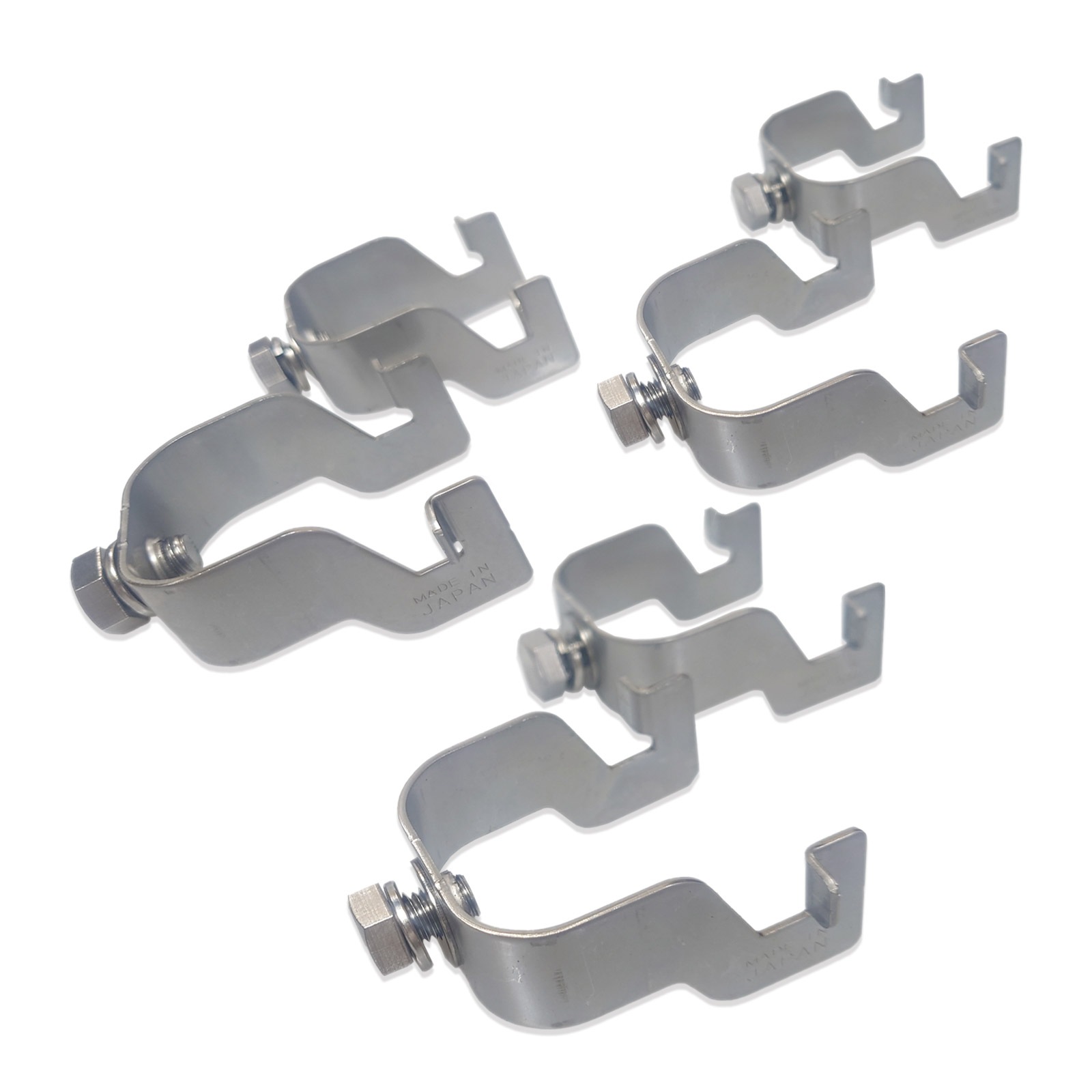

単管パイプ用固定金具セット

単管パイプでソーラーパネルを設置する場所をDIYされ、ソーラーパネルを取り付ける部分が金属製のバンド等を拝見しますが、単管パイプで組まれた架台へ、比較的簡単にアルミフレーム製のソーラーパネルを取り付け出来る単管固定用金具です。

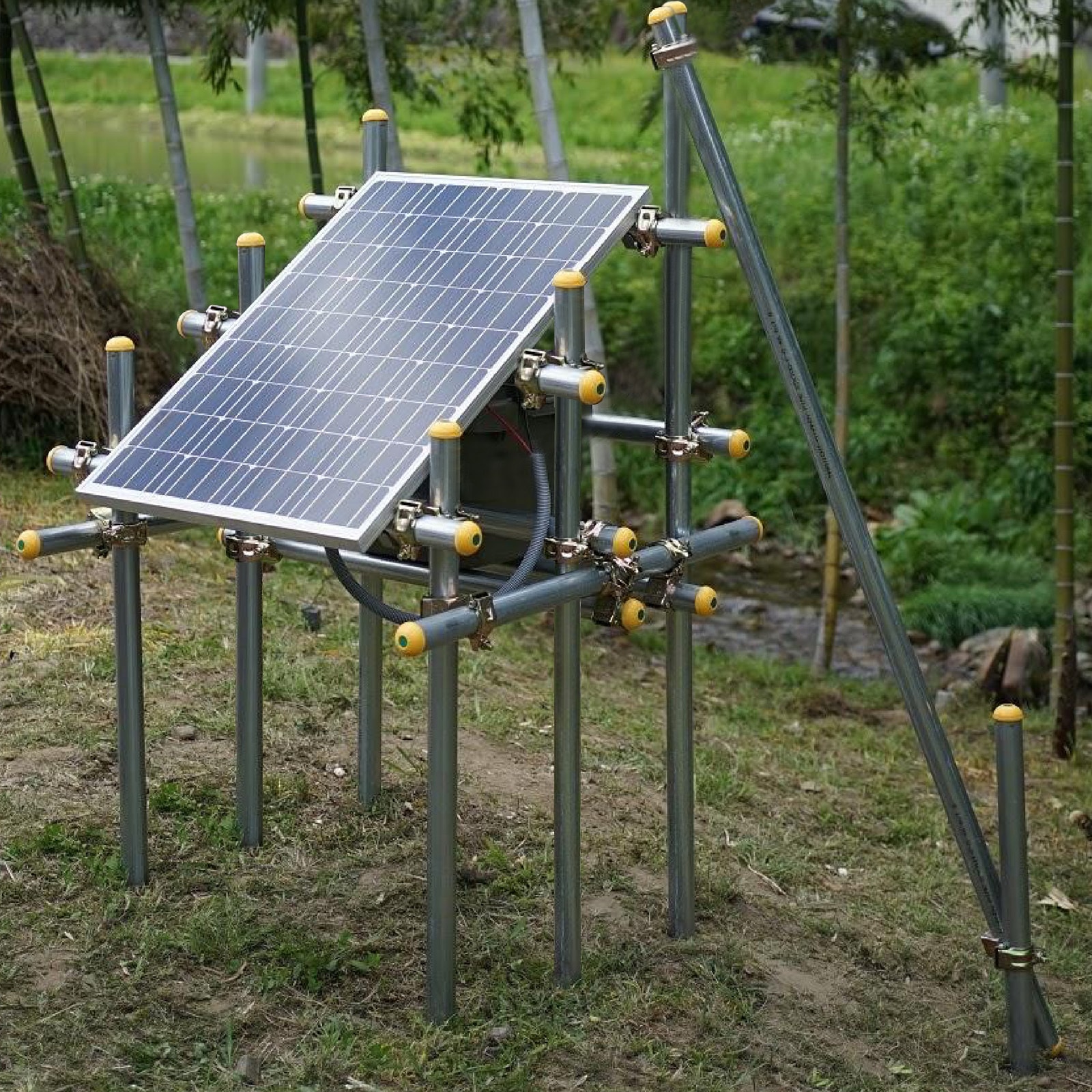

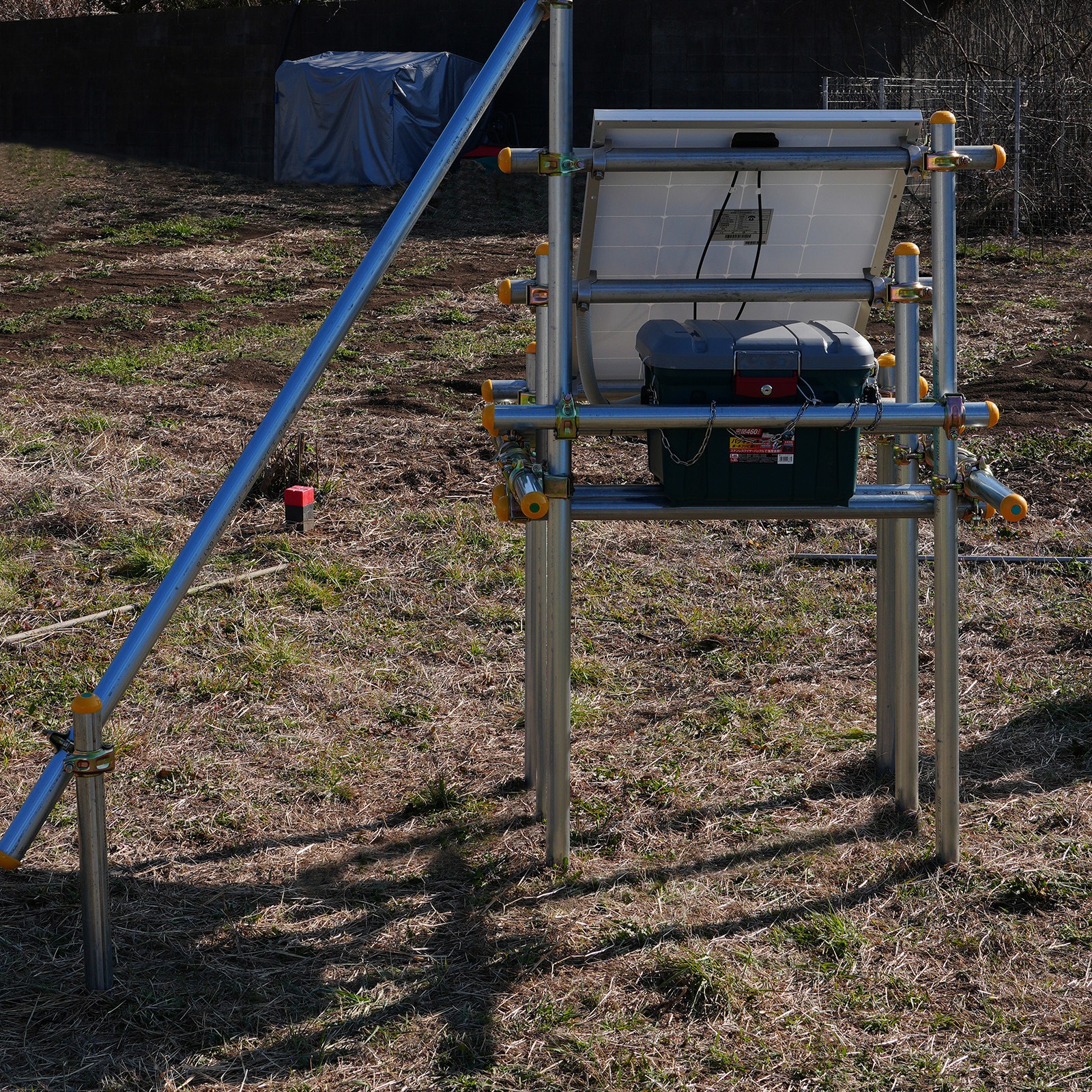

【設置イメージ】

【取付方法】

金具をパネルに掛けてボルトを締める取付

単管パイプで組まれた自作架台へ、アルミフレーム製のソーラーパネルを頑丈に取り付け出来る便利な単管パイプ用固定金具です。
（出来ればトルクレンチを使用して固定いただくことをおすすめします。（約30N程度を推奨値））

13mm以上の高さが無いと、固定金具を差し込めないためご注意ください。

取付部の奥行が約13.0mmあるため、14.0mm以上の隙間が必要です。

【取付手順】

アルミフレーム製のソーラーパネルを用意して裏面のフレームが織り込まれている部分を利用して取り付けます。
（STEP.1－3）

STEP．1

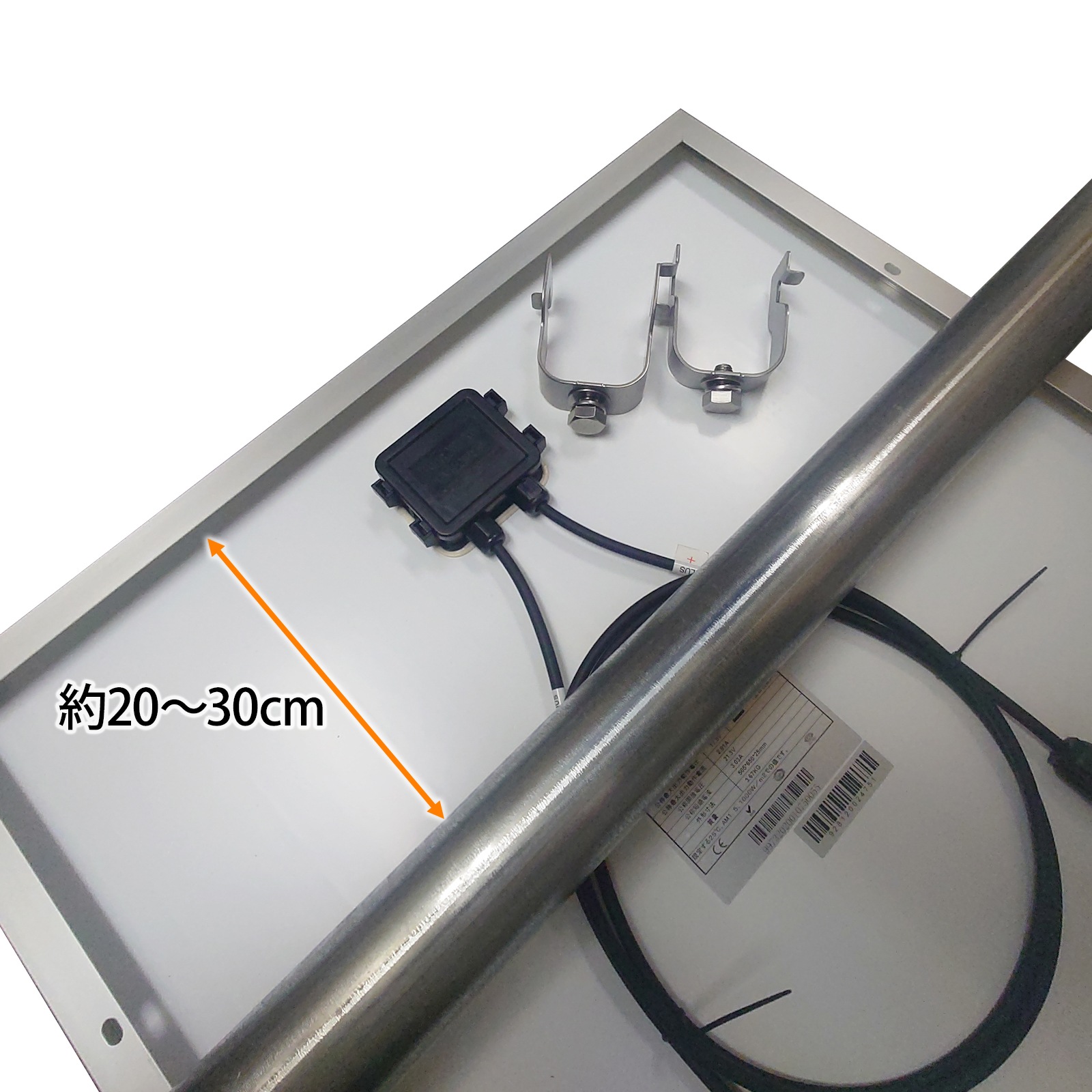

設置位置は、ソーラーパネルの長辺の端から上下約20～30cmの所へ取り付けてください。6セットをご使用時は真ん中あたりへ追加してください。

STEP．2

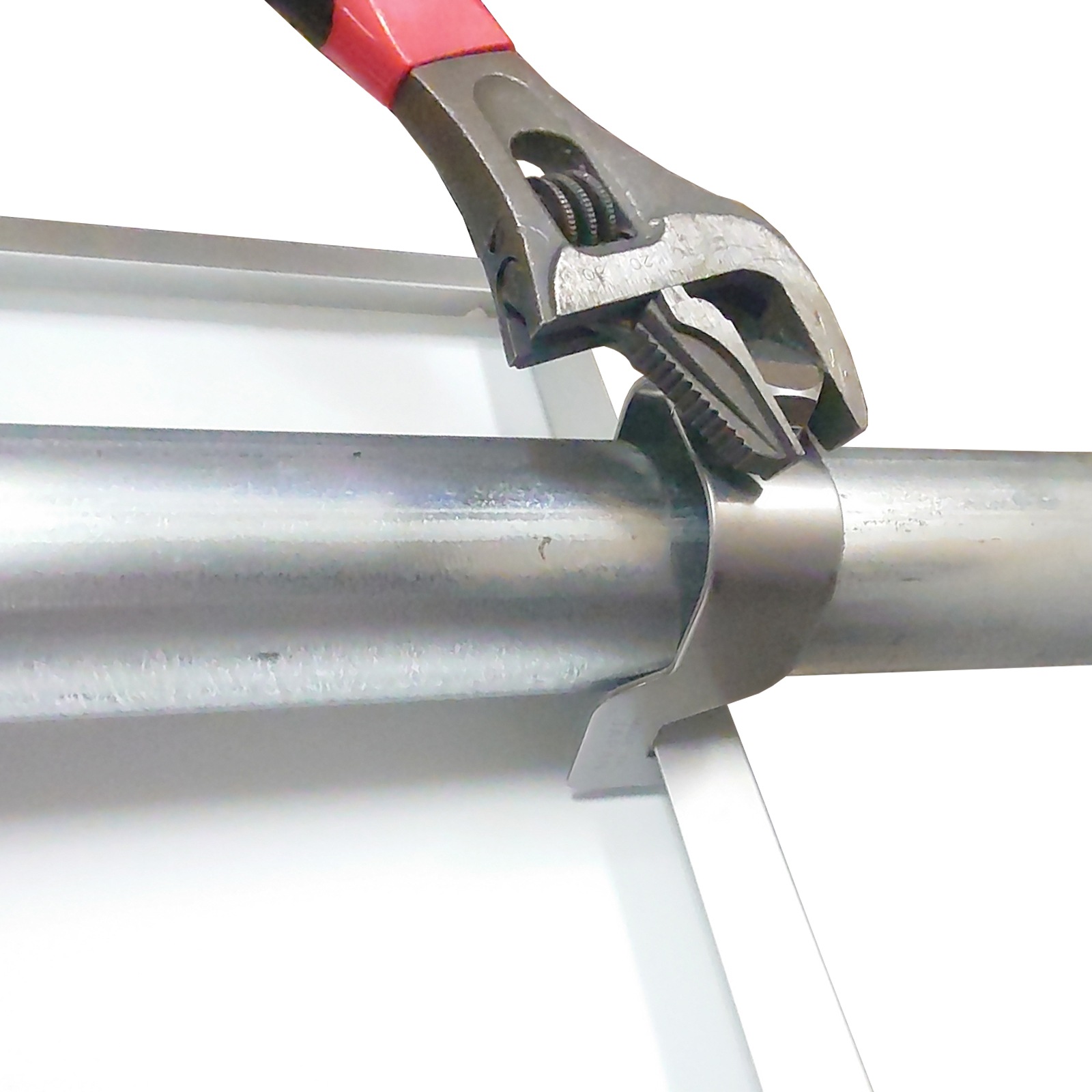

金具をパネル裏面の縁に引っ掛けて固定、ボルトをしっかり締める。
※トルクレンチで締めていただく際、約30N（ニュートン）程度が推奨値

STEP．3

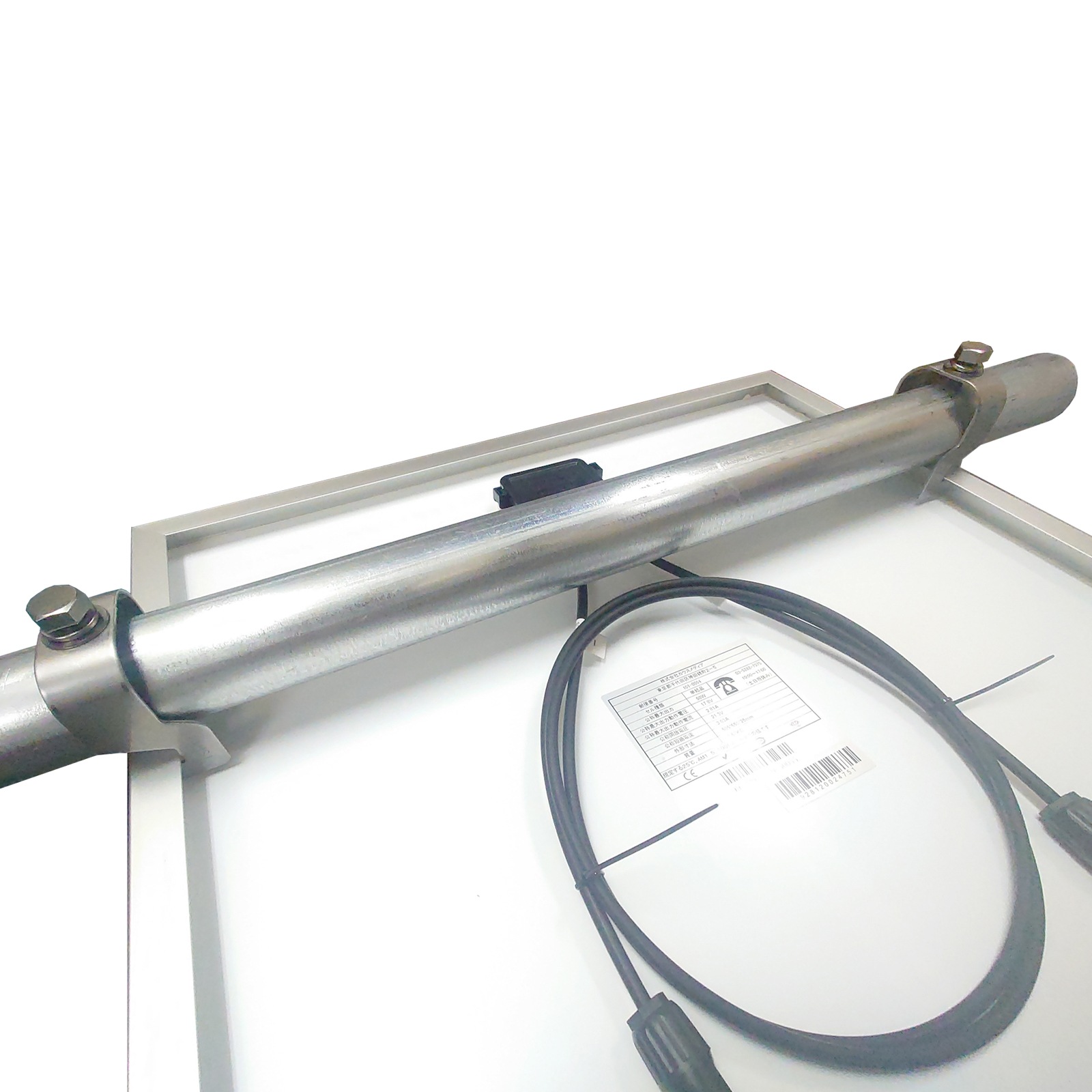

平行に固定できていることを確認して、下部へ同じように設置。
※6セットであれば上・中・下と3箇所同じように設置する。

STEP．4
ソーラーパネルを2枚以上の複数枚を並べて接続するにも便利です。複数接続する際はその分、単管パイプへの接続数を増やし、単管パイプ架台自体の強度も増すような設置としてください。

【仕様】

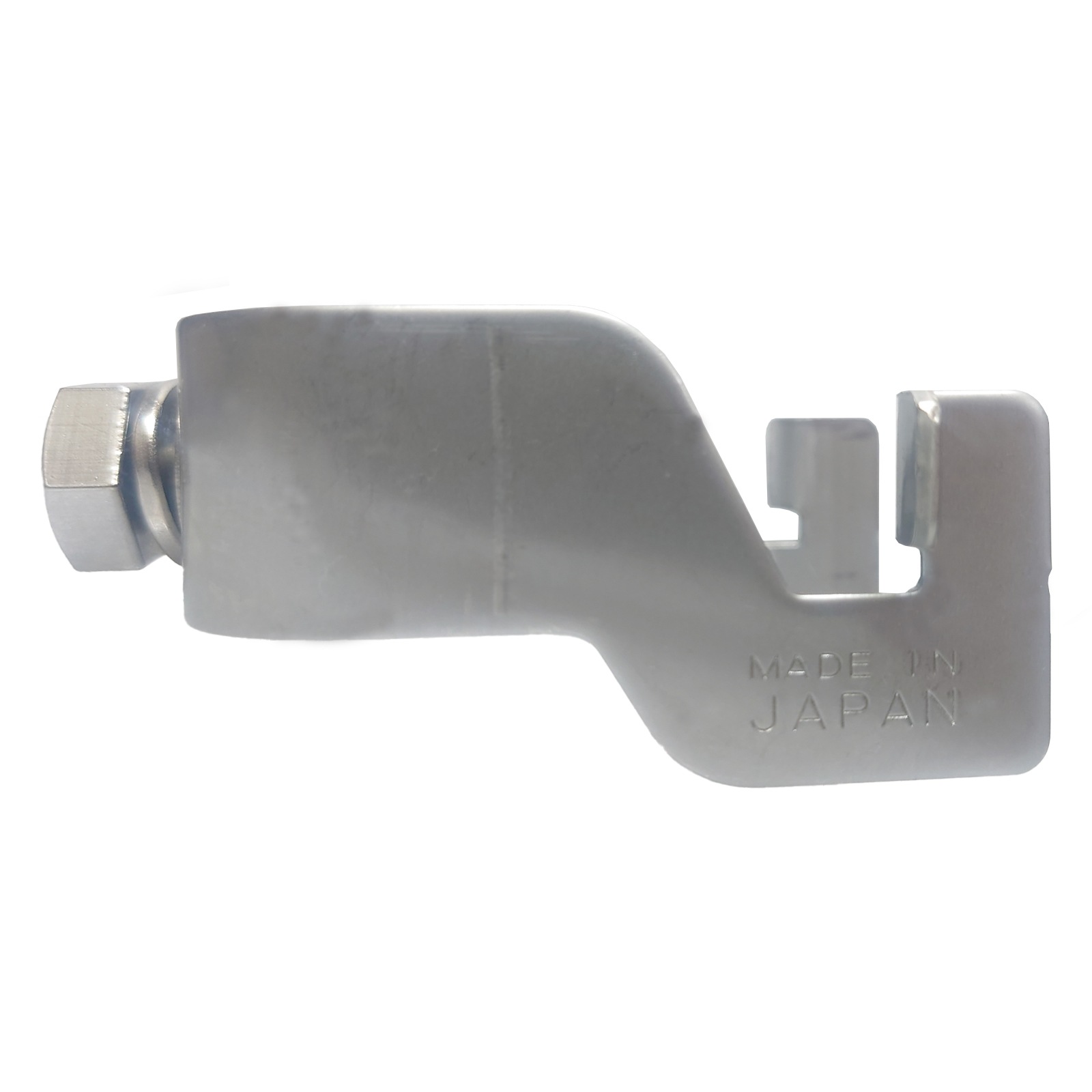

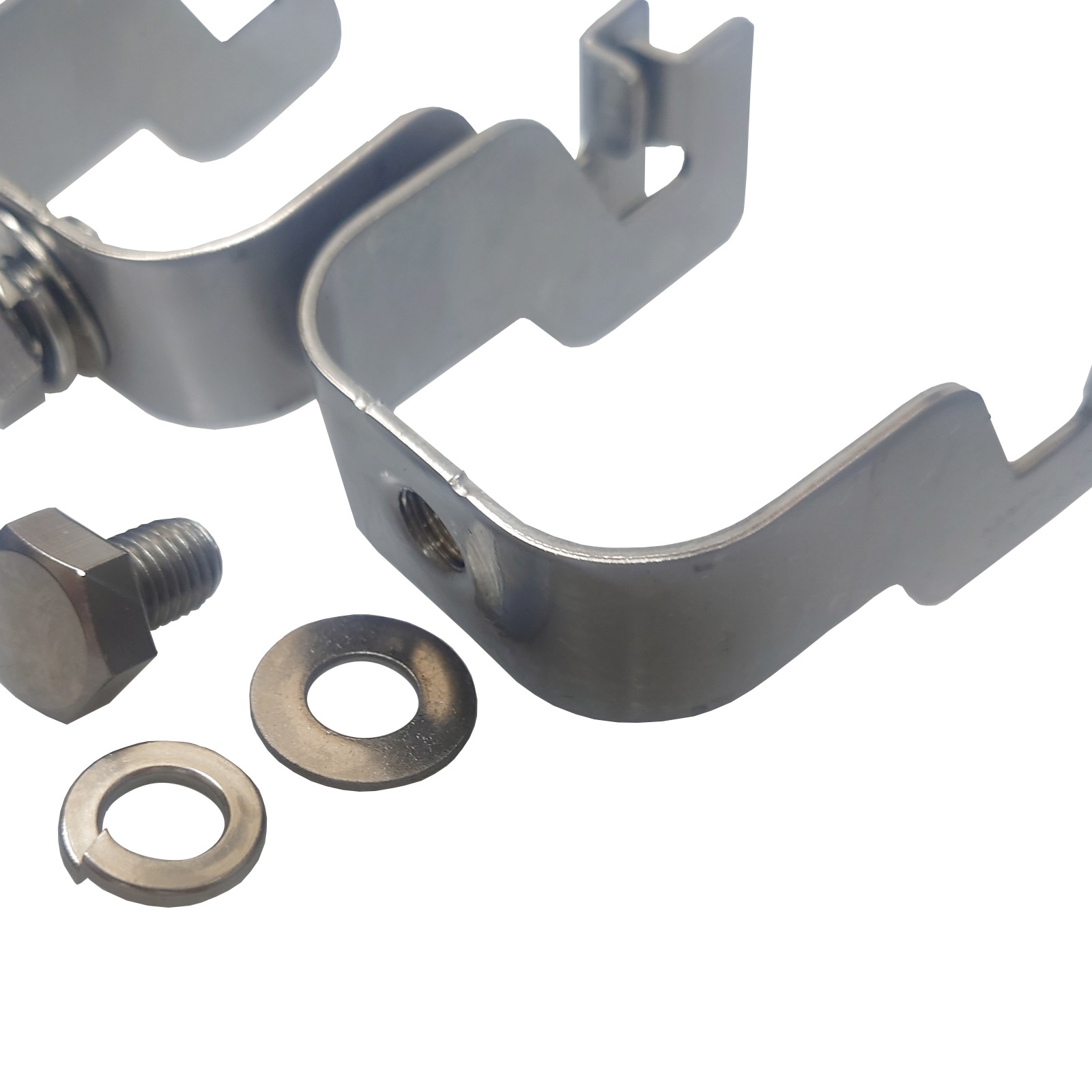

素材本体・ボルト・ワッシャー全て耐食性の強いSUS304ステンレス鋼を使用	本体板厚約2.0mm
取付部奥行約13.0mm	注意点複数枚の設置や、近年の大型パネル化しているため、100W以上は6点、8点留めをおすすめです。

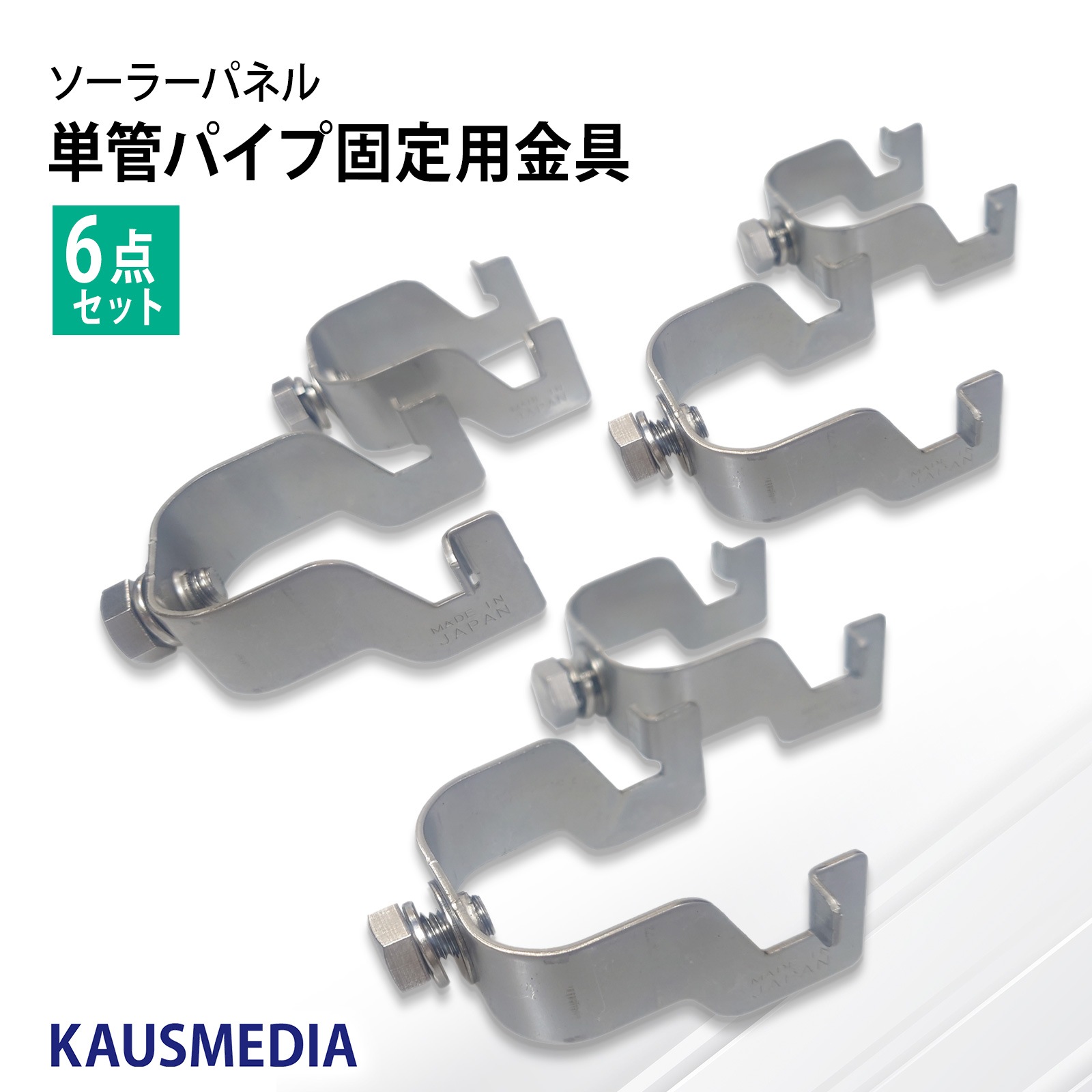

ソーラーパネル固定単管パイプ用固定金具 48.6 自作架台 DIY 6点セット 20W 100W アルミフレーム対応

￥3,570（税込）
